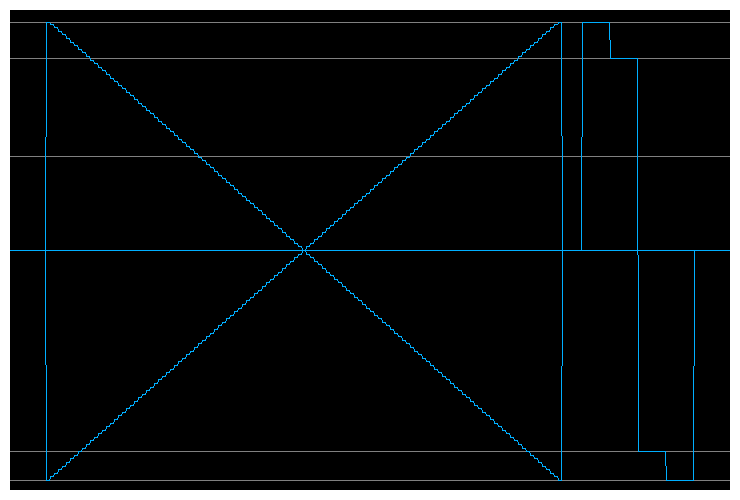

ビデオ用テストチャート各種提供　（V 10) 　ビデオ関連のテストチャートについて時々問合せを頂きますので、DV編集や機器のテスト・調整用に用意しました。どうぞご利用ください。また、こんなのが欲しいと希望がありましたらお知らせください。気が向いたら作ります。なお、サイズは720×480になっています。 Colorbar ● カラーバーパターン ・お馴染み、カラー75％、白100％付きカラーバー ・33ステップのグレースケール付きです。残念ながら構造上IQは付いていません。 Gamma ● グレースケールパターン ・これのグラフィック版は、カメラのガンマ・ホワイトバランス・アイリスの各調整に使われます。 ・キャプチャーカードなどで階調表現がおかしいと思われたとき使ってみよう。ただし、波形を観測できないと意味がありませんが・・・。　 TV Zone ● TVセーフゾーンパターン ・TVモニター（10％オーバースキャン仕様）で映し出したとき、トリミングされる範囲を示します。TVモニターのスキャンサイズ調整やパソコンで上映する画像のトリミング（オーバースキャンで隠れる部分）に使えます。 GrayScal ● TV-PCスケールチェッカー ・TVスケール、PCスケールの相互調整に使います。 ・128ステップの高精度グレースケールと0、16、235、255のステップで構成しています。 　波形表示例 ● ダイナミックレンジテストパターン Dynamic Range_W Dynamic Range_G Dynamic Range_B ・かなり特殊用途向きです。ビデオ機器のダイナミックレンジや応答特性をテストします。これも波形を観測できるとベストですが、TVモニターによる表示部分の現象の目視でも観察できます。 ・これを使うには編集が必要です。まず、各パターンのデュレーションを１〜５秒程度にして、背景色の違うパターンを例えばそれぞれ白→黒→白→灰→黒→灰→白という具合につなぎ、録画・再生など行ない、中心部のグレースケールに潰れがないとか、縦横の罫線がブレたり歪んだりしないか観察します。 ダウンロードは こちら (chart_TV.tgz) からどうぞ！ おまけ チャートの製作例 （上のウインドウに表示されます） HOME
