<左後パワーウィンドウの修理>
車:THEMA(ワゴン)
日時:2007年11月3日
右後のパワーウィンドの動作不良があるので修理した。

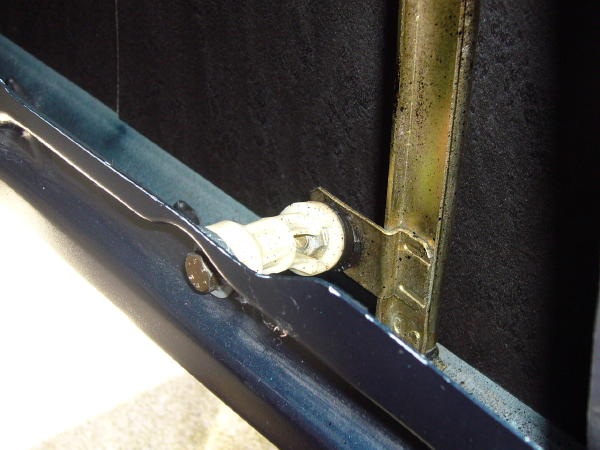

◆PWモータを支えるゴムブッシュの破損
・ゴムブッシュが破損していて,PWの全開・全閉など,負荷がかかったときにPWモータASSYが暴れる。
・写真は窓が全閉で,窓に押されてASSYが下側に動いている状態。
・下側のブッシュも変形している。

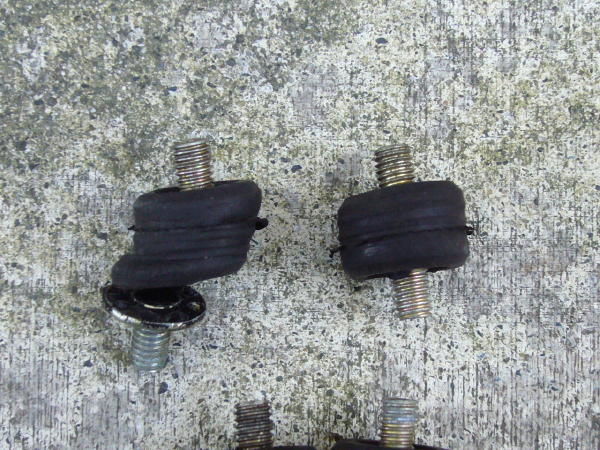

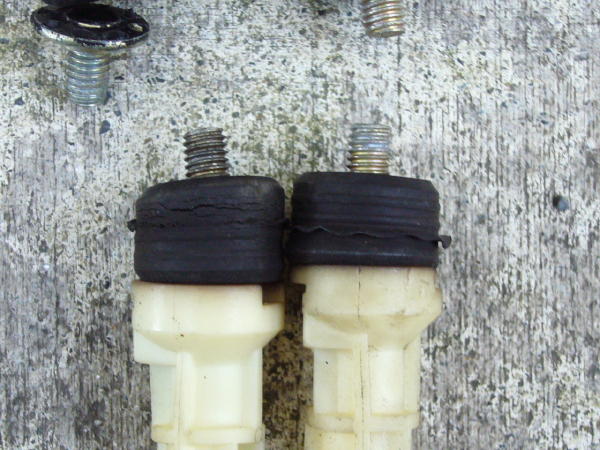

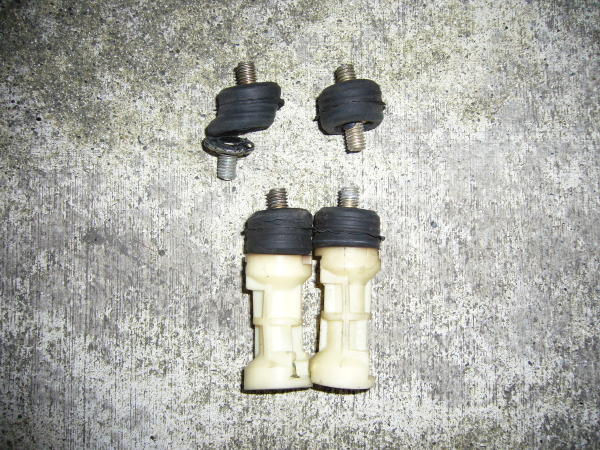

◆取り付けブッシュの比較
・左側:取り付いていた物 右側:手持ちの中古部品(変形が少ない。上の部品は壊れていない。)
・PW動作の振動を吸収する必要があるとは言え,全開・全閉の荷重をこの二つの部品で受け持つのは酷だと感じる。
・Cromaに乗っていた時から,この構造を知ってからは,窓の全開はしないことにした。

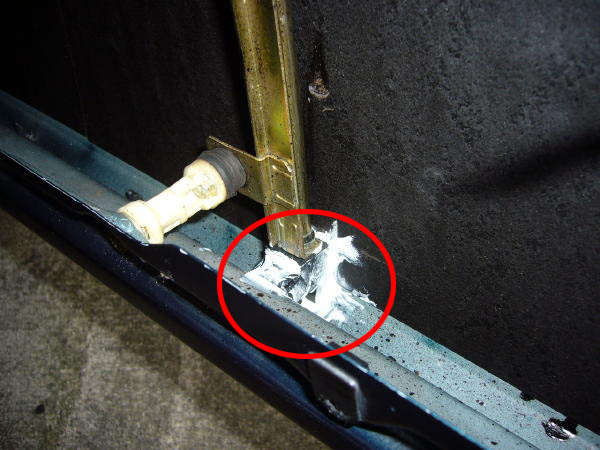

◆全閉に対する負荷対策
・窓は,多くの時間は全閉なので,その時の負荷を受け持つように金属チャンネルの下にゴムの立方体を貼り付けた。
・白く見えるのは接着を兼ねたコーキング剤

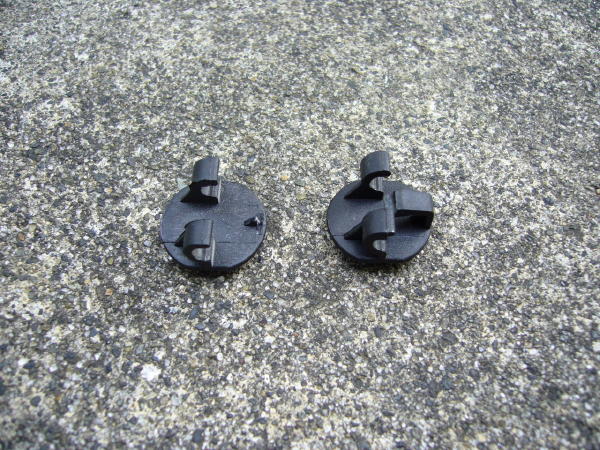

◆ドアロック用ロッドの固定部品
・右側が正常,左側は一部破損

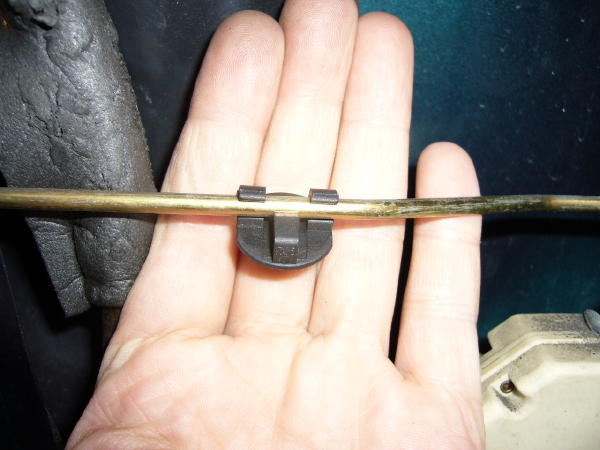

・こんな感じでロッドを受ける

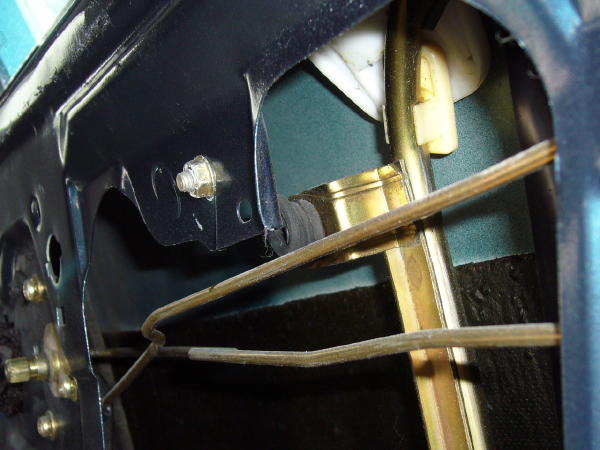

・このようにドアに取り付けられ,ドア開閉時の金属ロッドのバタツキを抑える。
