＜インパネATインジケータバックライト交換＞

車：THEMA用
日時：2009年10月11日
インパネ内のATシフトポジションインジケータLCDのバックライトの電球を交換修理した。

◆ノブを外す

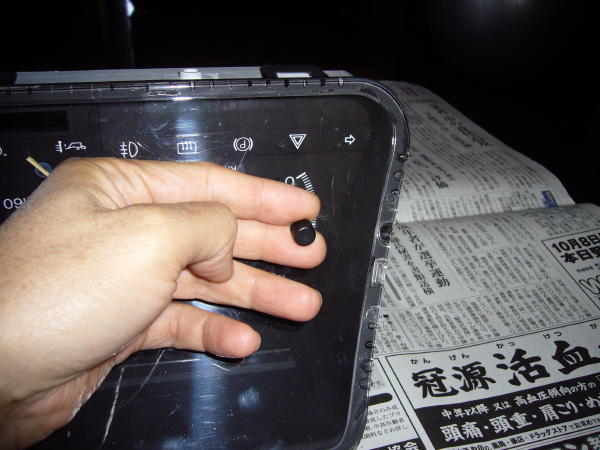

・距離計のリセットノブを引っ張って外す


◆バルブとフレキを外す

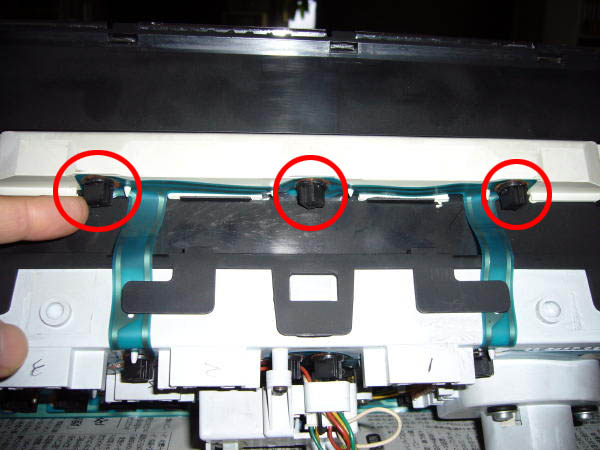

・黒いバルブをネジって外す

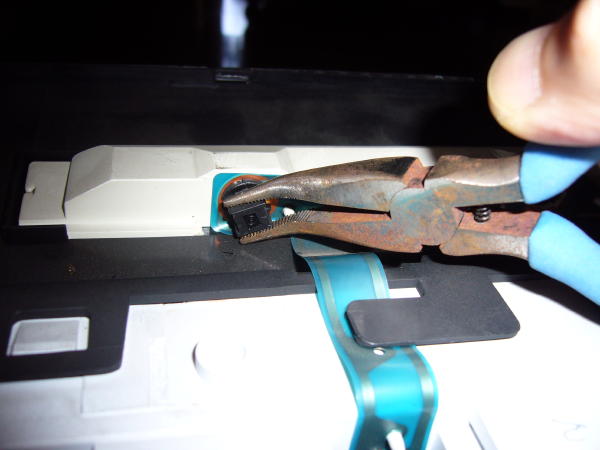

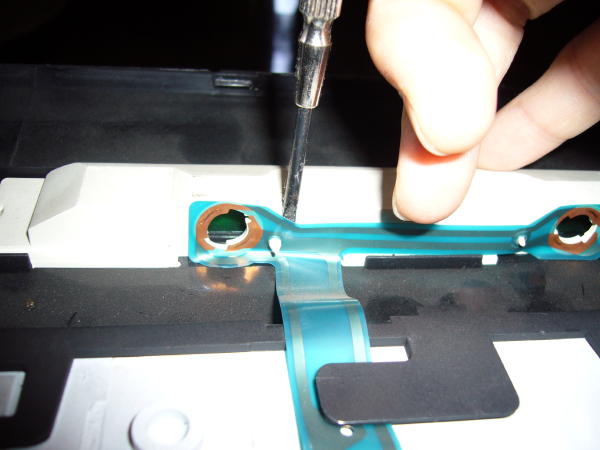

・素手で回しにくい場合にはプライヤーなどでやさしく挟んで回す

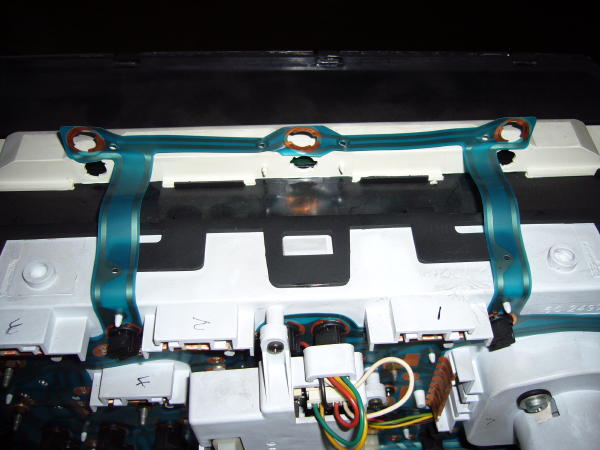

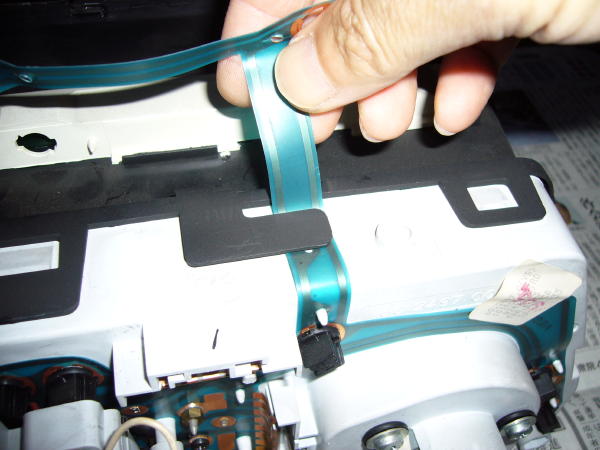

・ボスに嵌っているフレキを外す






◆正面の透明パネルを外す

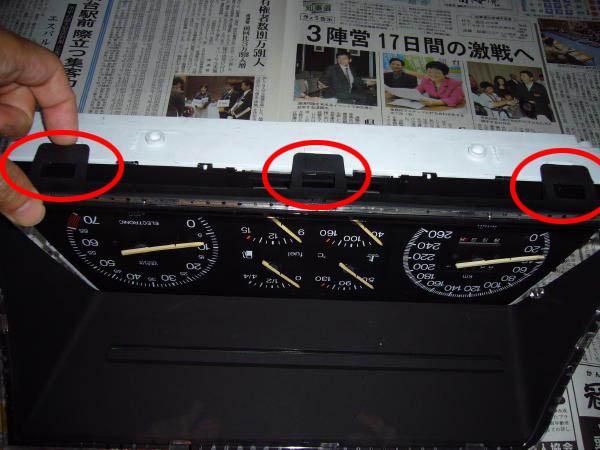

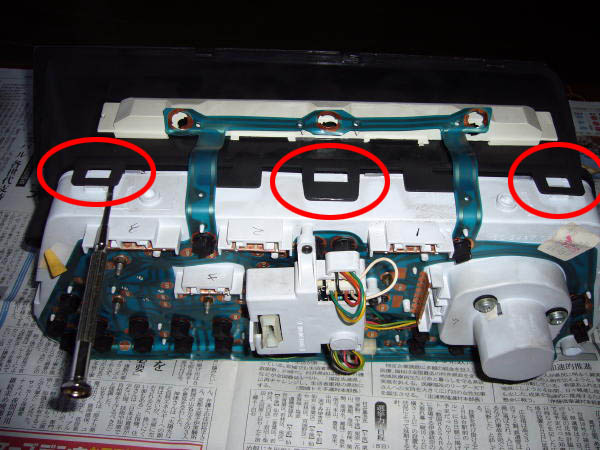

・本体上下にある固定用の引っ掛かりを外して透明パネルを取り外す






◆スピードメーターのアンプを外す

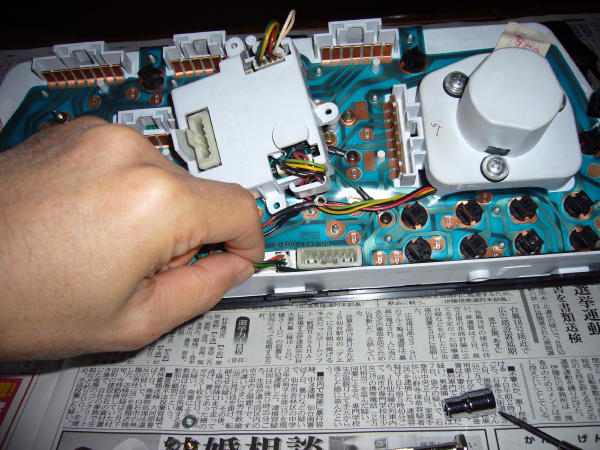

◆ATインジケータ接続の端子を外す

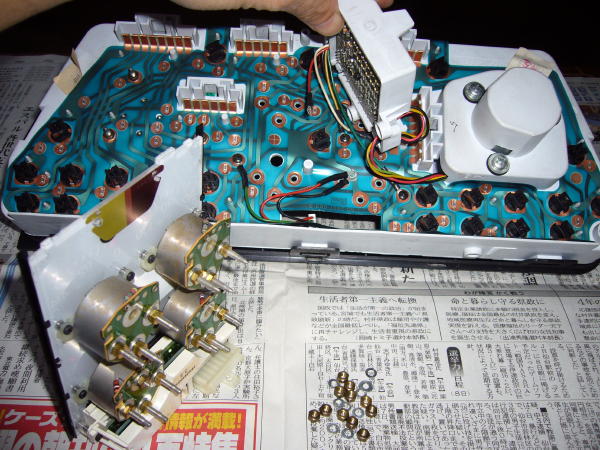

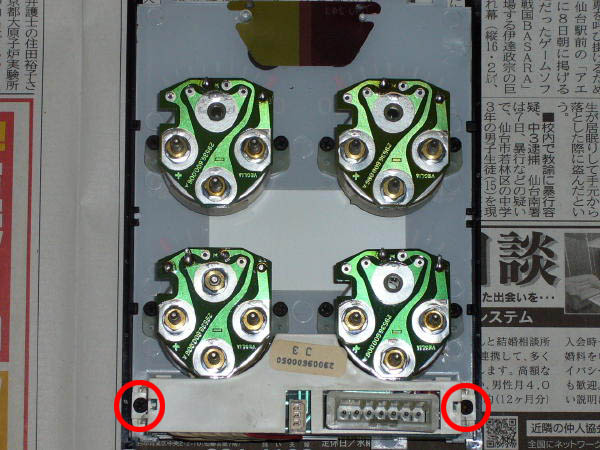

◆メーター固定ネジを外す

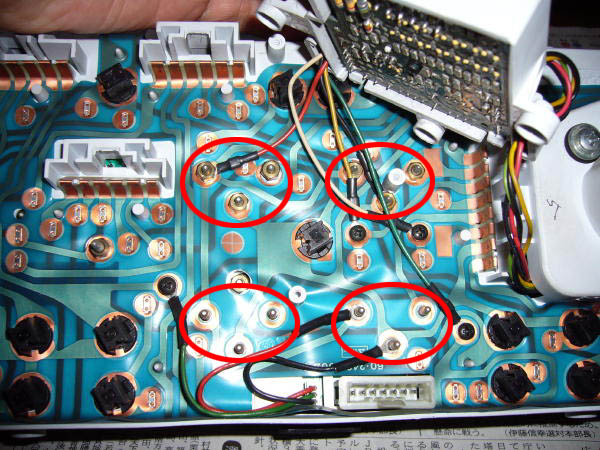

・小さいナット３個×４箇所

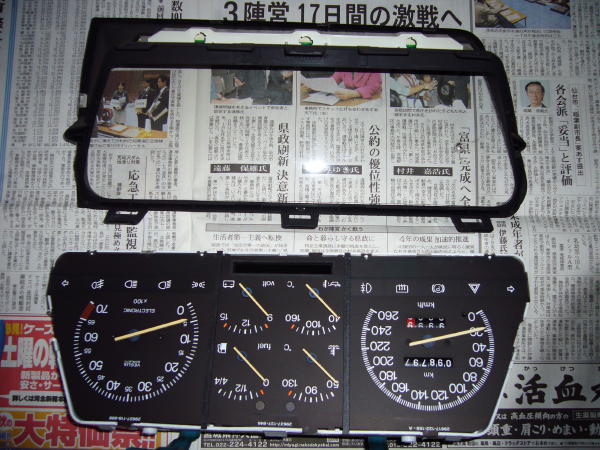

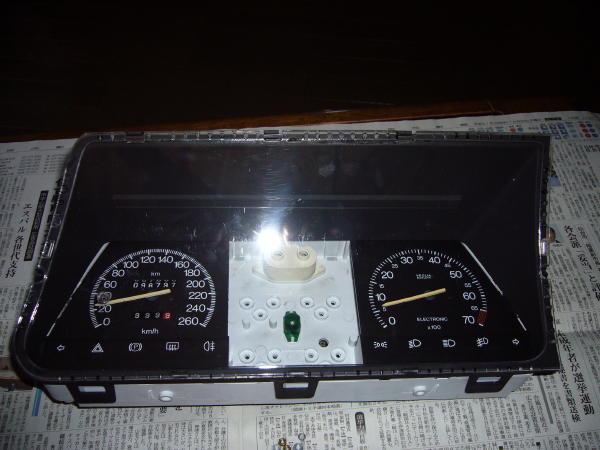

・正面から見るとこんな感じ

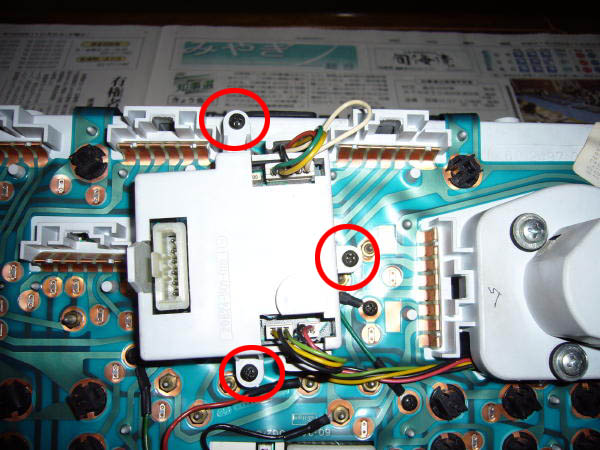

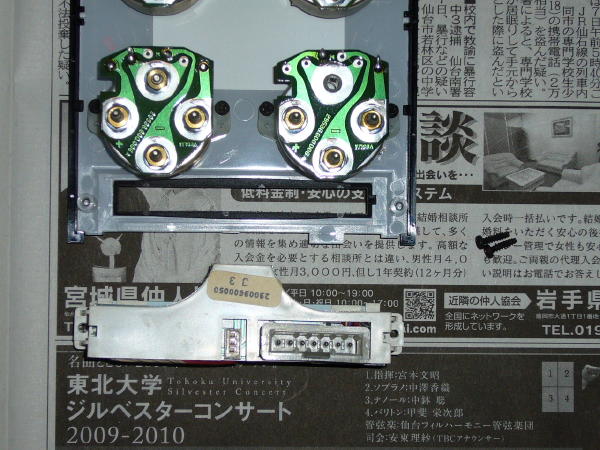

◆ATインジケータユニットを外す

・小さなネジ２箇所




◆ATインジケータユニットの分解

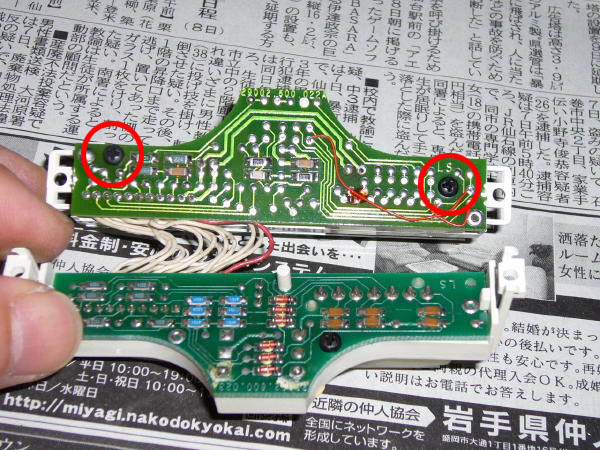

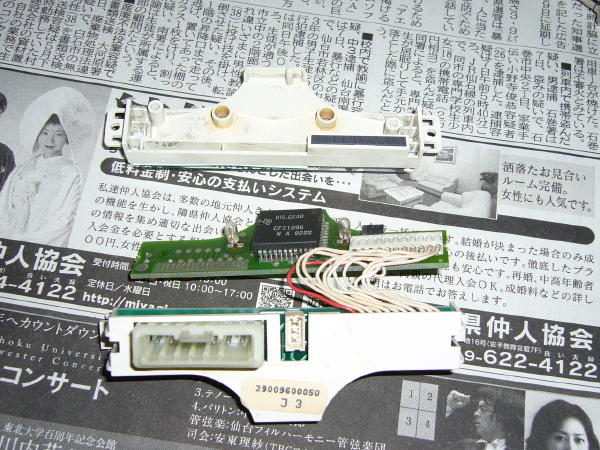

・全体を二分割し，更にネジ２箇所を外す

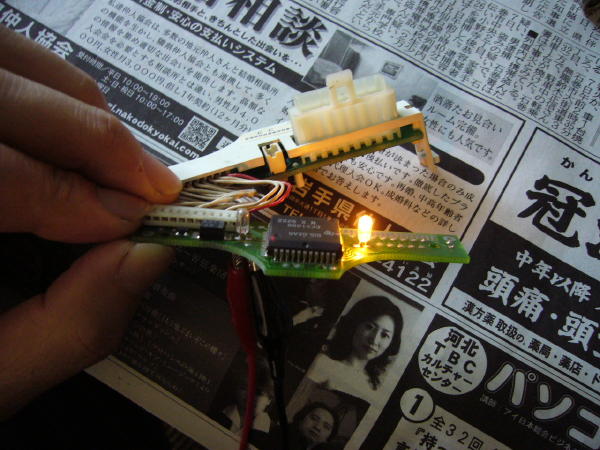

◆点灯確認

・一方が球切れしていた
※LCDは静電気に弱いので取り扱いに注意する


◆バルブ交換

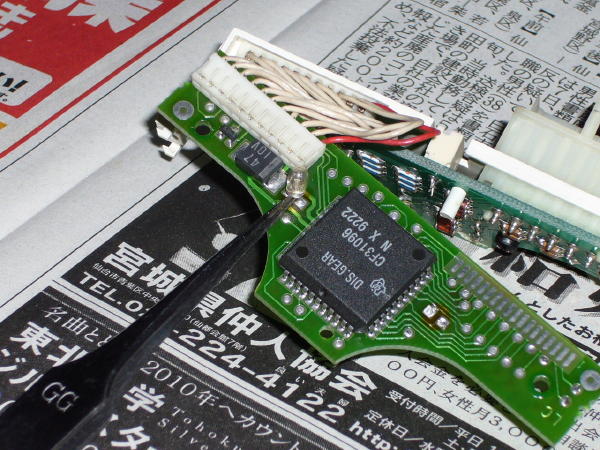

・バルブの下にピンセットを入れて開き方向の力を利用して裏から半田を溶かしてバルブを外した


・取り外されたバルブ

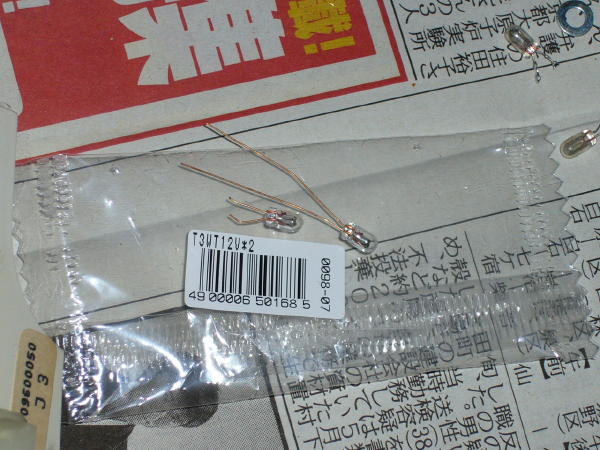

・今回使用するバルブ（電子部品屋で購入）

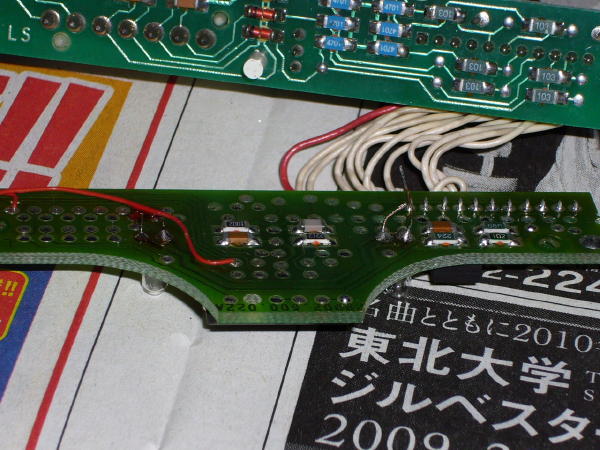

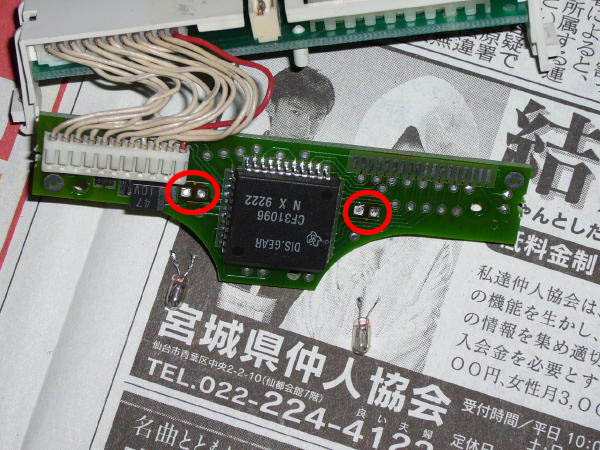

・半田を溶かしながら穴に脚を挿入し半田付けした

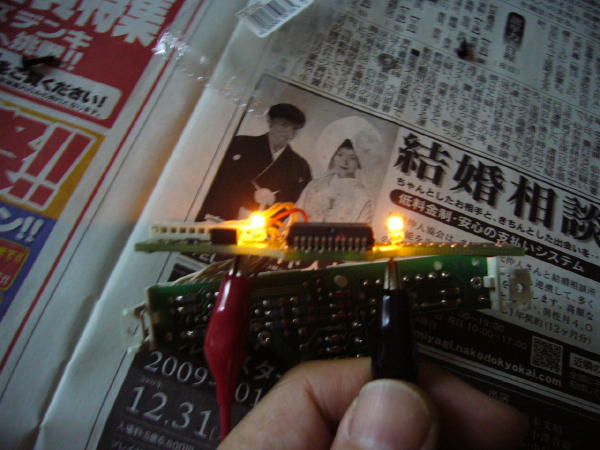

◆点灯確認



※逆の手順で組み立てる。
