「アメダスビュワー」ご利用の手引き
| 更新日 | 2010/04/15 |
| Ver | 4.00 |
| 作成者 | wtoy.net |
(1)メニューバー
ファイル(F),スケール(S),表示(V),分布(B),実行(R),道具(T),ヘルプ(H)メニューがあります。
(2)地図領域
地図領域には、地図の他に気象データ要素分布を都道府県／観測所／メッシュ単位に表示します。
4-1.メニュー
(1)ファイル(F)
a)気象データベース・アメダス(D)
ファイルダイアログボックスで気象データベースフォルダ位置(Amd????.datファイルを選択)
を選択します。選択後に、「日単位シミュレーション」画面が表示される。
b)プリンター設定(P)
プリンター環境設定用ダイアログボックスが表示されます。
c)画面イメージプリント(I)
表示画面を印刷します。
d)全領域印刷(A)
地図全体の領域を印刷します。
e)終了(X)
システムを終了します終了確認のウィンドウが表示されます。
「はい」ボタンを選択すると本ソフトウェアを終了します。
「いいえ」ボタンで本ソフトウェアを継続します。
(2)スケール(S)
「スケール」項目では、表示スケールメニューが表示されスケールを変更する事が出来ます。
15%,25%,50%,100%,150%,200%,400%,800%

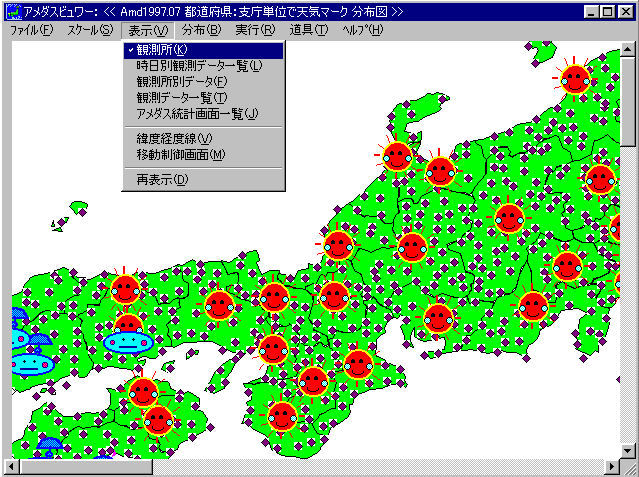

(3)表示(V)
a)観測所(K)
ON=アメダス観測所(◆ランドマーク)を表示、OFF=非表示にします。

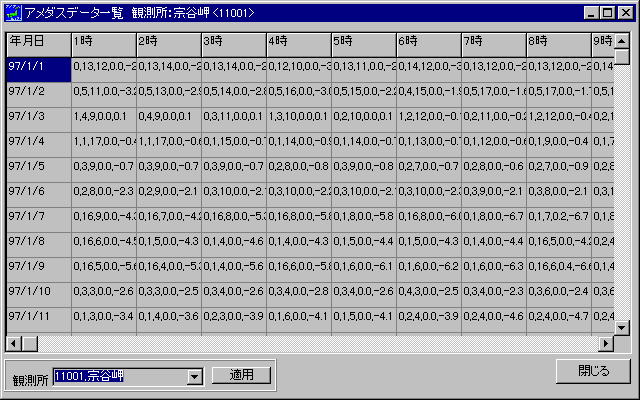

b)時日別観測データ一覧
システム内に読込まれているデータを「アメダスデータ一覧」画面に表示します。
c)観測所別データ
時間単位一覧／日単位別／グラフ表示を「観測所別データ」画面に表示します。
(地図上の観測所にマウス移動すると十字カーソルになり右ボタンでポップアップ
メニューでも表示可能）
d)観測データ一覧
都道府県(支庁)単位に観測データ(グラフページを含む)一覧を見たりCSV形式で保存出る
「観測データ一覧」画面を表示します。
e)日付・凡例
本メニューがONの時、画面左下に分布図の凡例及び日付け情報を表示する。
f)緯度経度線
本メニューがONの時、画面に緯度経度線が表示する。
g)移動制御画面
表示ビューの変更／検索／スケール変更等の機能を１画面にした「移動制御」画面を表示
する。
h)再表示
表示情報を再表示する。
(4)分布(B)
a)天気マーク
ONの時、天気マークを都道府県(支庁)別に天気マークを表示します。
b)風向／風速
ONの時、風向／風速を矢羽で都道府県(支庁)／メシュ／観測所単位に表示します。
c)総降水量
ONの時、総降水量を都道府県(支庁)／メシュ／観測所単位に色別に着色します。
d)平均降水量
ONの時、平均降水量を都道府県(支庁)／メシュ／観測所単位に色別に着色します。
e)気温別
ONの時、気温を都道府県(支庁)／メシュ／観測所単位に色別に着色します。
f)日照時間
ONの時、日照時間を都道府県(支庁)／メシュ／観測所単位に色別に着色します。
(5)実行(R)
a)日単位シミュレーション
「日単位シミュレーション」画面を表示し気象データを日単位に動かす事が出来ます。
b)時間単位シミュレーション
「時単位シミュレーション」画面を表示し気象データを時単位に動かす事が出来ます。
(6)道具(T)
a)オブジェクト検索
都道府県(支庁)名で検索移動できる「オブジェクト検索」画面を表示する。
b)アメダス表示属性画面
各種表示属性の変更を行う「アメダス表示属性」画面を表示する。
c)白地図モード
ONの時、白地図モードに切り替えます。
d)地図承認文字列表示
ONの時、25000レベル数値地図を使用時に左上に地図承認文字列が表示されます。
(日本全国の時は、表示されません)
e)レイヤー制御
25000レベル数値地図を使用する時のレイヤー制御する「表示情報変更(レイヤー)」画面を
表示する。
f)オプション
オプション属性を変更できる「オプション」画面を表示する。
(7)ヘルプ(H)
a)操作方法
操作説明書をHTMLで表示する。
b)バージョン情報
「バージョン情報」画面を表示する。

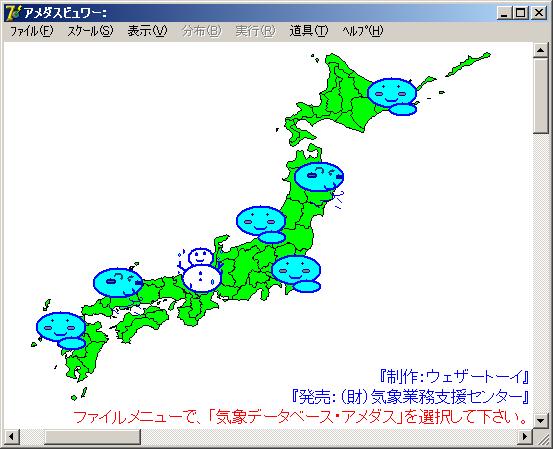

4-2.地図領域

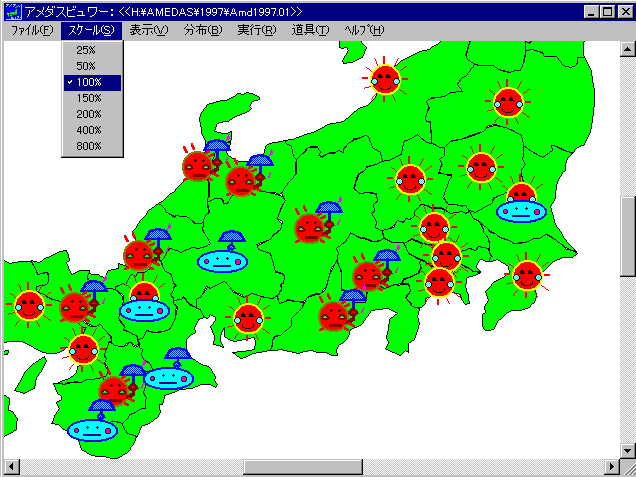

(1)100%スケールを選択例
「スケール」→「100%」メニュー選択時以下のイメージになります。
(2)50%スケールを選択例
「スケール」→「50%」メニュー選択時以下のイメージになります。
(3)観測所ランドマーク表示
「表示」→「観測所」メニューONの時、地図上に観測所ランドマーク(◆)が表示される。

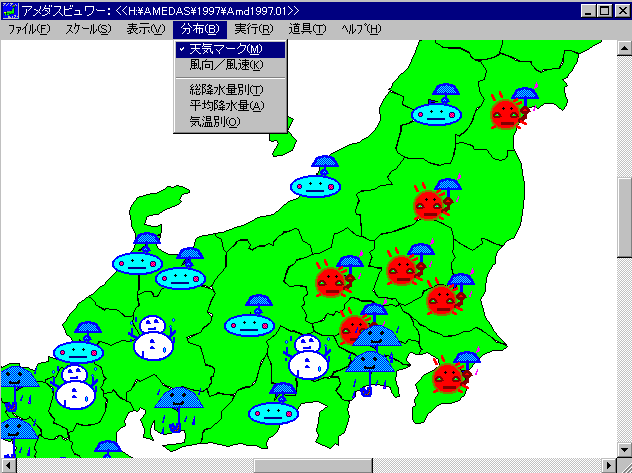

(4)天気マーク表示

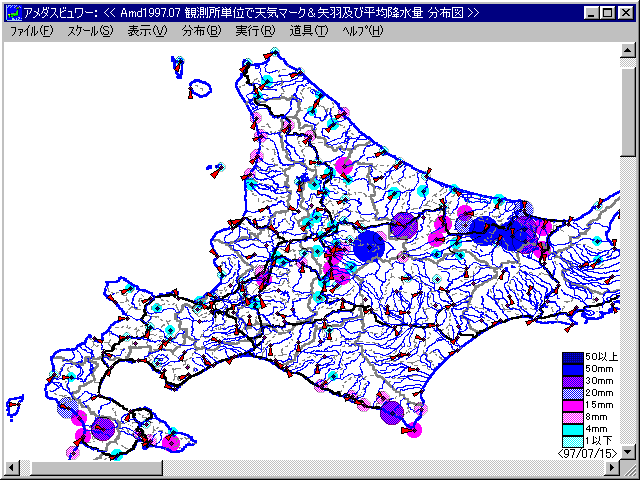

「分布」→「天気マーク」メニューONの時、地図上に天気マークが表示される。
※天気マークは、表示スケールが50%未満の時は表示されません。
天気マークは、都道府県(支庁)別表示に対応しています。

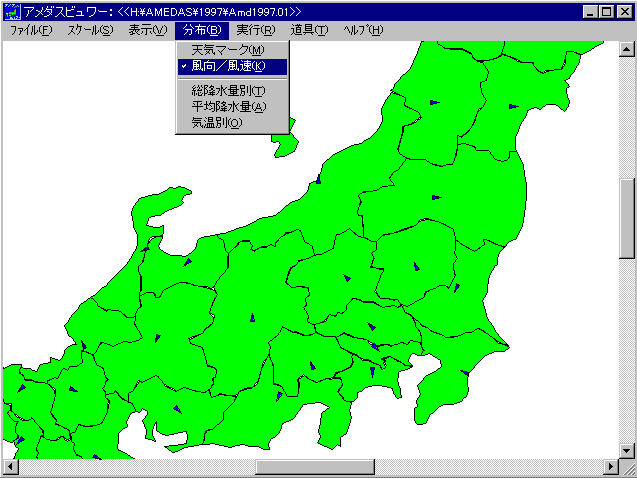

(5)風向／風速
「分布」→「風向／風速」メニューONの時、地図上に風向／風速を表す矢羽が表示される。
※表示単位に付いてはアメダス表示属性画面で切り替えます。

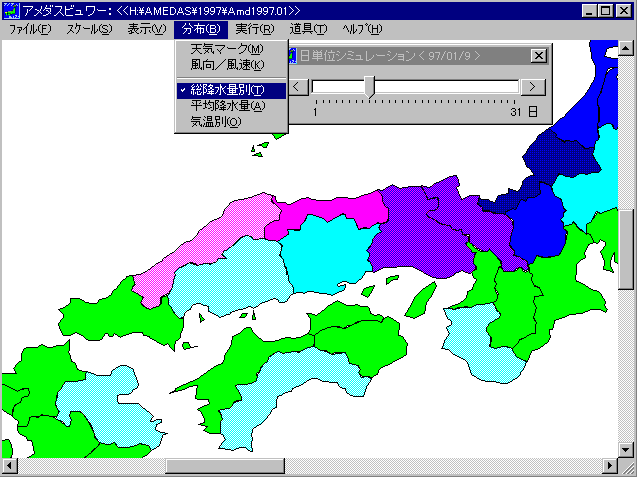

(6)総降水量別
「分布」→「総降水量別」メニューONの時、地図上に総降水量分布が表示される。
※降水量と色の関係はアメダス表示属性画面で対応しています。
(表示単位内に含まれる総降水量です)
(7)平均降水量
「分布」→「平均降水量」メニューONの時、地図上に平均降水量分布が表示される。
※表示単位内に含まれる観測所の値を平均化した値です。

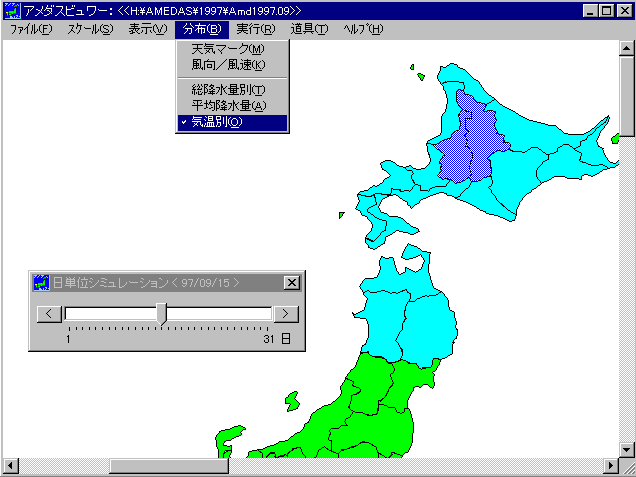

(8)気温別
「分布」→「気温別」メニューONの時、地図上に気温分布が表示される。
※気温と色の関係はアメダス表示属性画面で対応しています。
(9)日照時間

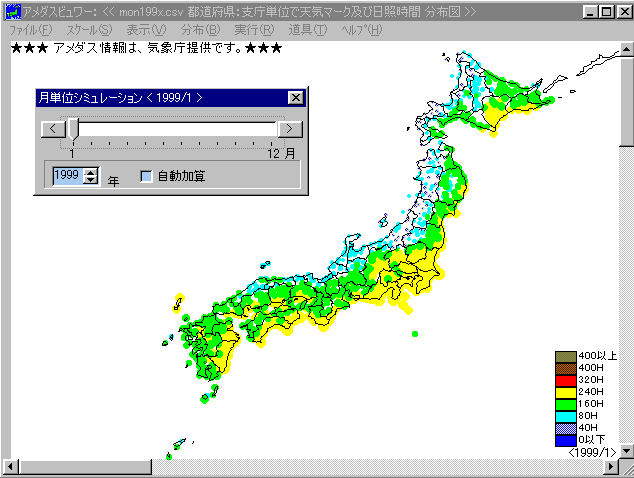

「分布」→「日照時間」メニューONの時、地図上に日照時間分布が表示される。
※気温と色の関係はアメダス表示属性画面で対応しています。

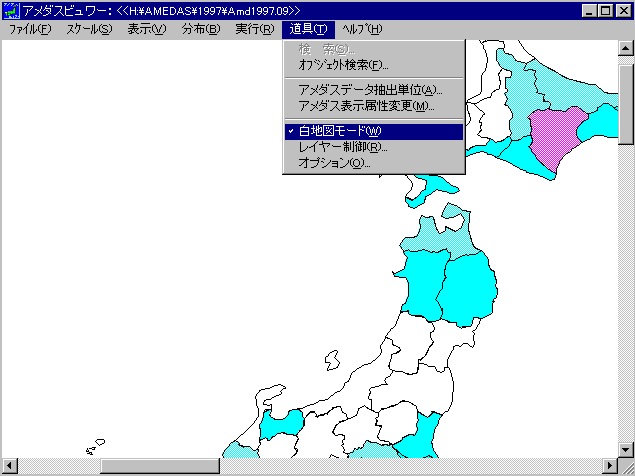

(10)白地図モード
「道具」→「白地図モード」メニューONの時、地図表示を白地図で表示される。
※メシュ／観測所単位では白地図モードを推薦します。
4-3.シミュレーション

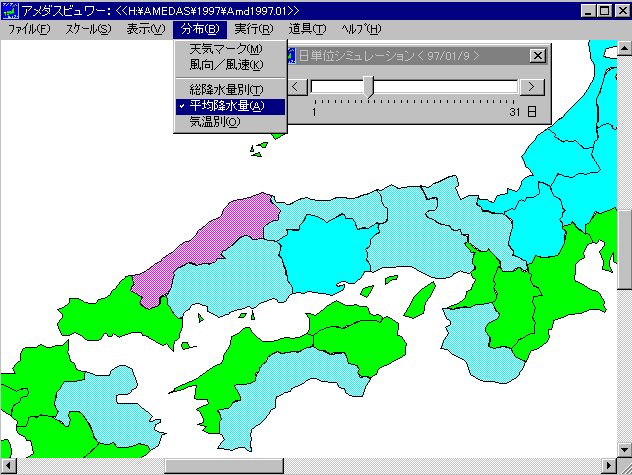

(1)日単位シミュレーション
システム内に読込まれているデータを日単位に動かす事が出来ます。
"＞"ボタンを押すと数秒間隔で日にちを進めます。"＜"ボタンで停止＆リセットを行ないます。
（直接トラックバーをスライドしても変更できます）
(2)時間単位シミュレーション
指定された日付けの時間単位に動かす事が出来ます。
※ 自動加算チェックボタンをセットすると、日付けも自動加算されます。
※ 観測所を変更する時は、コンボックスで選択し「適応」ボタンで切り替えます。
5-2.観測所別データ
本画面は、時間単位／日単位／降水量・気温グラフ表示を観測所毎に表示します。

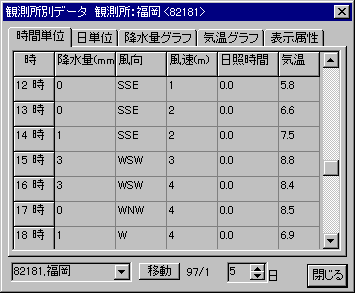

(1)時間単位ページ

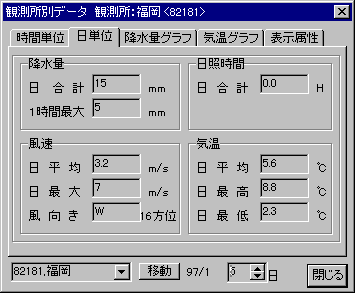

(2)日単位

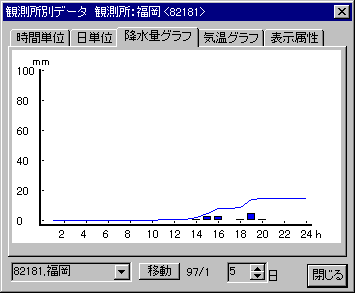

(3)降水量グラフ
降水量は、時間単位に棒グラフで、折れ線グラフで総降水量を現します。

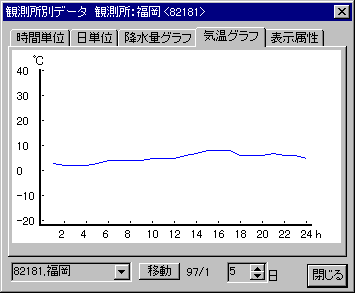

(4)気温グラフ
※ 気温グラフは、「表示属性」ページで、温度スケールの変更が出来ます。

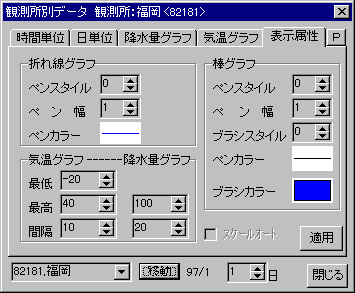

(5)表示属性
本ページでは、各グラフの表示属性を変更する事が出来ます。
カラー色の変更は、左マウスでクリックすると、カーラーダイヤログボックが表示され
ますので任意の色を選択して下さい。
※属性変更後は、「適応」ボタンをクリックして下さい。

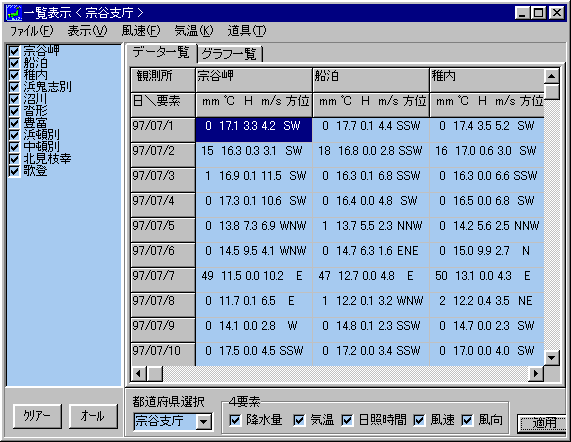

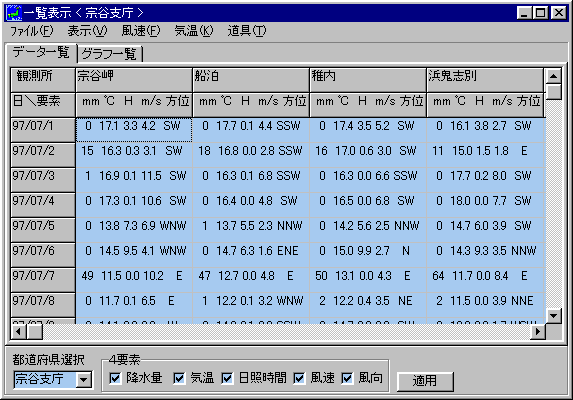

5-3.観測データ一覧画面
本画面には都道(支庁)府県単位に観測データ(グラフページ)一覧を見たりCSV形式で保存
する事ができます。 本画面のメニュー構成と表示情報は以下の通りです。
(1)ファイル
ＣＳＶ出力 ：表示イメージをＣＳＶ形式で保存する
プリンター設定：プリンター設定ダイアログボックスを表示する
表示画面印刷 ：表示画面を印刷します
グラフ一覧印刷：グラフ画面に表示されている全グラフを印刷します
(2)表示
観測所制御 ：ONの時、観測所制御領域が表示されます
日単位データ ：単位データに切り替えます
時間単位データ ：時間単位データに切り替えます
最新情報更新 ：最新状態にします
降水量グラフリボン付加：グラフにリボン付加制御
気温グラフリボン付加 ：グラフにリボン付加制御
(3)風速
日平均：日単位データの時、風速を日平均にする
日最大：日単位データの時、風速を日最大にする
(4)気温
日平均：日単位データの時、気温を日平均にする
日最高：日単位データの時、気温を日最高にする
日最低：日単位データの時、気温を日最低にする
(5)道具
ＣＳＶ出力形式：ＣＳＶ出力形式を設定します
Ｙ目盛り変更 ：グラフＹ目盛りの変更をします
※ＣＳＶ出力は表示イメージ形式出力／観測所単位出力が有ります。
※Ｙ目盛り変更は「観測所別データ画面」の表示属性ページを表示します。
(6)都道府県選択コンボボックス
表示する都道(支庁)府県を選択します
(7)４要素選択チェックボタン
選択されている気象要素が表示されます。

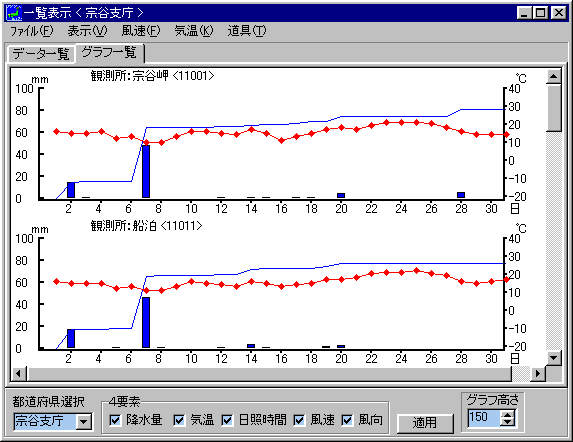

(8)データ一覧ページ
(9)グラフ一覧ページ
※表示データによりｙ方向がはみ出る場合は「道具」→「Ｙ目盛り変更」で調整して下さい。
(10)観測所制御領域
「表示」→「観測所制御」メニューがONの時、表示される。
5-4.移動制御画面
本画面では、表示ビューの変更／検索／スケール変更等の機能を１画面で操作できます。
(1)スケールボタンを右ボタンでクリックするとスケールポップアップメニューが表示されます。
(2)都道府県ボタンをクリックすると以下のように都道(支庁)府県が表示されるので選択の上
「検索」ボタンをクリックすると、ビューを移動します。
5-5.オブジェクト検索画面
本画面では、都道(支庁)府県名で検索移動ができる。
※選択の上「検索」ボタンでビューが移動します。
5-6.アメダス表示属性画面

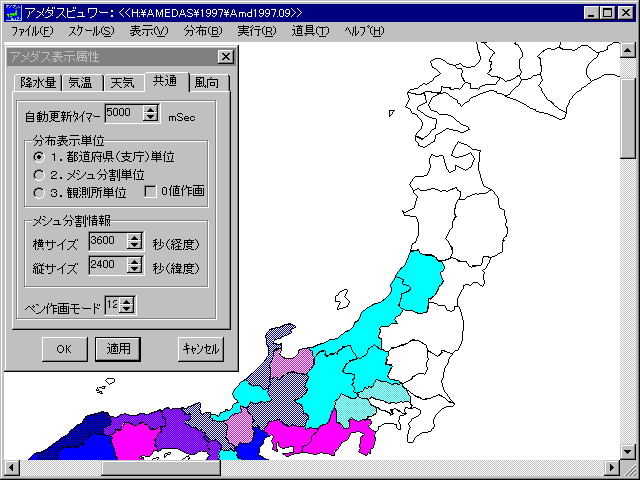

本画面では気象データの各種表示属性の変更を行う事ができる。

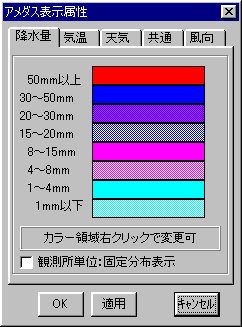

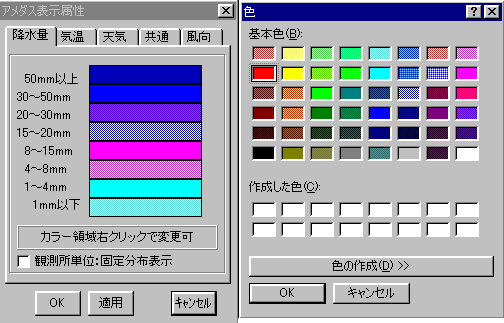

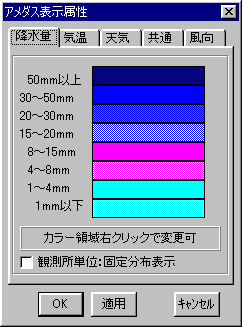

(1)降水量ページ：降水量と着色の関係
1)分布色を変更する時は
変更したい色の上にマウスを移動し右ボタンをクリックする。
カラーダイアログボックスが表示されるので変更する。
2)観測所単位：固定分布表示チェックボタン
ONの時は、固定○表示
OFFの時は、降水量により大きさが変化する
カラーダイアログボックス表示例
変更後の色

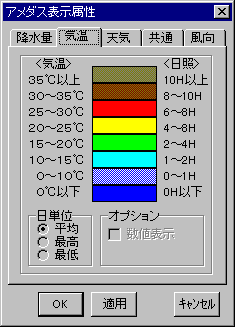

(2)気温ページ：気温／日照と着色の関係
※ 日単位表示の時の平均気温／最高気温／最低気温表示を切り替える事も出来ます。

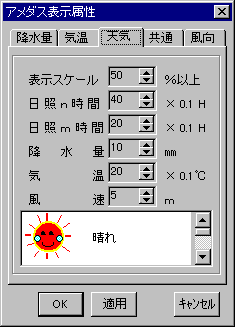

(3)天気ページ
天気マーク表示条件情報を変更します。
〈天気マークの条件〉
| 晴れ | 日照ｎ（４）時間以上で、降水量＝０ |
| 曇り | 日照ｎ（４）時間以下で、降水量=0 |
| 雨 | 降水量が、Ｎ（１０）mm以上 |
| 雪 | 降水量が、Ｎ（１０）mm以上で、気温ｎ度以下 |
| 曇り時々晴れ | 日照ｍ（２）時間以上で、降水量=0 |
| 晴れ一時雨 | 日照ｎ（４）時間以上で、降水量が、有る時 |
| 曇り強風 | 曇りで、風速がＮ（５）m／ｓ以上 |
| 曇り時々雨 | 日照ｎ（４）時間以下で、降水量が、Ｎ（１０）mm以下 |

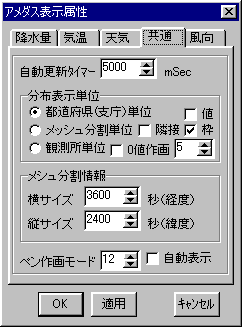

1)分布表示単位
値ON=値を表示
隣接ON=観測所が無い所で隣接メッシュ補正をする。
枠ON=メッシュ枠＆観測所単位の時黒枠で表示する。
0値作画ON=0値の時○表示する。
スピンボックス値で観測所単位の時○の大きさを指定する。

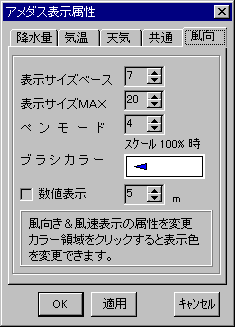

(5)風向ページ
風向／風速の、矢羽の作画情報を変更します。
※カラー変更は、左マウスクリックで、カラーダイヤログボックが表示されます。
矢羽は、都道(支庁)府県／メシュ表示の時は最多方向で表示されています。
5-7.表示情報変更(レイヤー)画面
本画面では、25000レベル数値地図を使用する時のレイヤー制御を行います。
5-8.オプション画面
本画面では、システムのオプション属性を変更します。

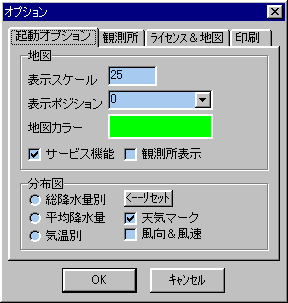

(1)起動時オプションページ

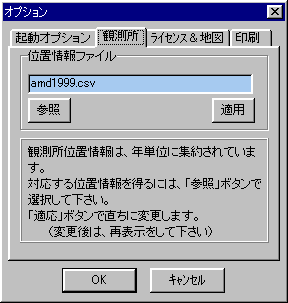

(2)観測所ページ

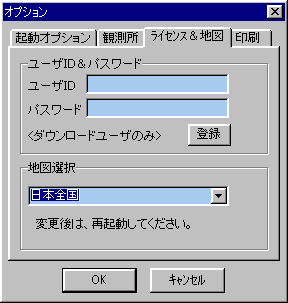

(3)ライセンス＆地図ページ

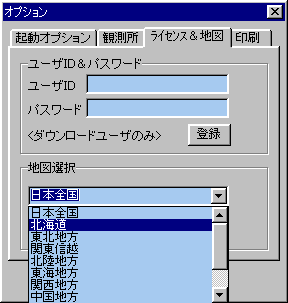

表示地図を変更するには「地図選択」プルダウンメニューで選択します。
1)地図選択操作
※システムを再起動すると変更後の地図になります。
2)変更後の表示例

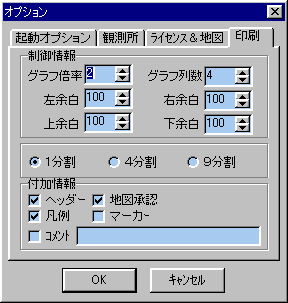

(4)印刷ページ
グラフ倍率：観測所単位の円グラフ倍率を設定します
余白 ：プリンタードット単位
グラフ列数：観測データ一覧画面の、「グラフ一覧印刷」時のグラフ列数
分割印刷 ：印刷イメージを１・４・９分割します
付加情報 ：各付加情報を印刷時に付加します

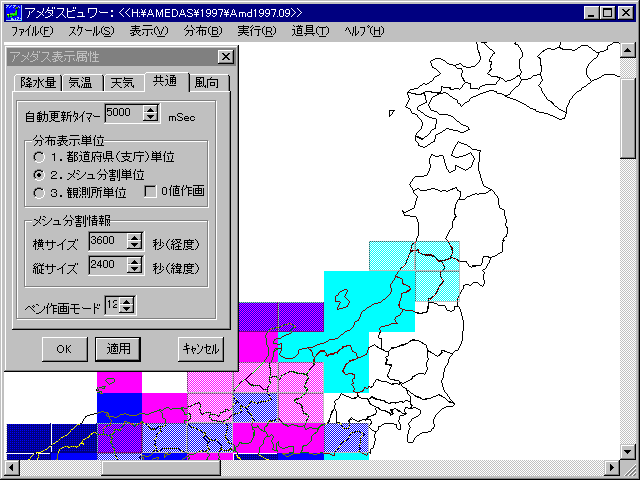

(2)メシュ単位
以下の表示例は、降水量をメシュ単位(標準では、約８０ｋ㎡)で表示している。

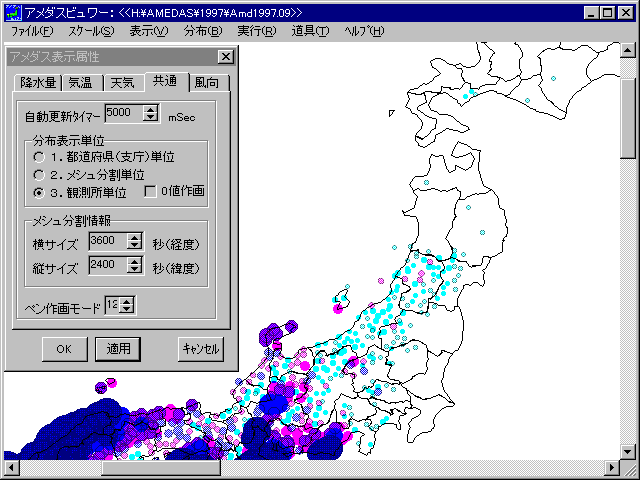

(3)観測所単位
以下の表示例は、降水量を観測所単位で表示している。
※ 観測所単位では降水量に応じて色と大きさで表現している。
観測所メニューは、観測所がフォーカス（十字カーソル）時選択します。
他のメニューは、メニューバーのメニューと同じです。

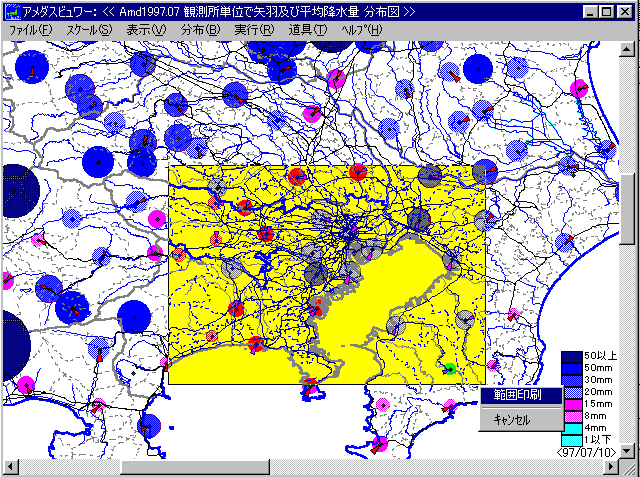

(2)指定範囲印刷：サービス機能
地図領域をドラック範囲を指定(左マウスボタン押下状態)し「範囲印刷」を選択します。
(25000数値地図を推薦します)
