携帯（電話）カメラの品位を高めよう　フリーソフト処理編 2　（M ９）b

　Image Analyzer 及び Pict Bear を使用しての画質改善法を記述した後、GIMP にもレイヤー機能があるのを何となく思い出した。早速、外してあった、GIMP をインストールしてレイヤー機能を覗いてみると「オーバーレイ」があるではないか。

　それではということで、早速試してみる。手順はPhotoshop とほぼ同じである。

　先ずは、作例を見て頂きたい。
作例 （画像にポインターを乗せると補正した画像に切り替ります）

● 改善方法の実際
◆ 用意するもの
  • 画像処理アプリケーション（GIMP）
  • 作例３で得られた画像データー（処理したい画像と同じピクセルサイズのもの）
  • 補正したい画像データー
◆ 処理の概要
  • 作例３で得られた画像の階調を反転し、それを補正したい主画像とオーバーレイモードで合成し、ムラなどの歪みを打ち消すものである。

Step 1

◆この作業は、作例３で得られた画像データーのホワイトバランスを調整するための準備。

◆左のように短辺の寸法で中心から正方形にトリミングしてRGB各色の濃度中間値をヒストグラムで得る。この作業が終ったら、トリミングした画像を元の作例３に戻す（アンドゥーで戻る）。
（ヒストグラム表示例と解説を見る）

Step ２

◆カーブで作例３のホワイトバランスを補正する。

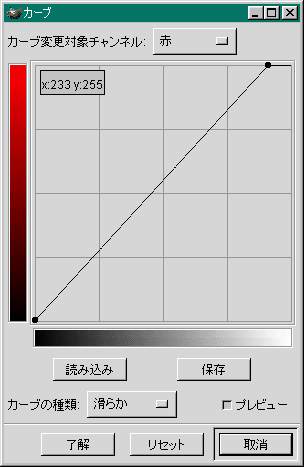

◆Rチャンネルの補正量は、
128−117＝11
であるから、
X：233
Y：255
と表示されるまで、ハイライトポイントを移動して、カーブの中間点の入力値を139 (128＋11) にする。

◆Bチャンネルの補正量は、
128−131＝−3
であるから、
X：255
Y：249
と表示されるまで、ハイライトポイントを移動して、カーブの中間点の入力値を126 (128−3) にする。

◆この例ではGチャンネルの補正は必要ないが、誤差が生じた場合は、他のチャンネルと同様に処理する。

Step ３

◆Step２の処理が済んだ画像は、階調反転し、「ガウシアン (IIR)」で高周波成分のノイズを消す。これがシェーディング歪み補正用マスクとなる。

Step 4

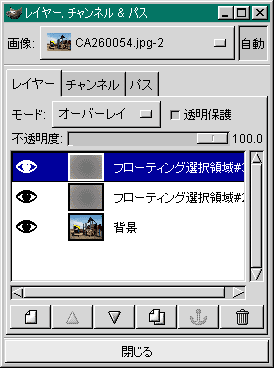

◆Step３の処理が済んだ画像（補正用マスク）は、「オーバーレイモード」で合成する。補正効果の度合いは、「不透明度」で調整する。

◆何故かこのレイヤーのオーバーレイは補正効果が弱いのである。そのため、補正用マスクをコピーして２段にオーバーレイを効かせた。
　この補正用マスクは両方とも不透明度100％であるが、やや効き過ぎたようだ。片方は80％程度で良さそうだ。

独り言！
　補正用マスクは、コントラストを変更せず、階調反転しているだけなので、１枚で打ち消し合う筈なのにおかしい？

Step 5

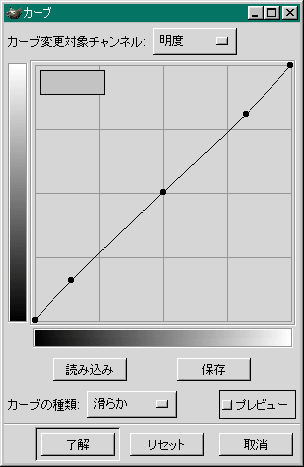

◆Step4の処理が済んで統合した画像は、それで完成なのであるが、モデルにしたA5407CAは相対的にコントラストが強い。視覚的に黒潰れが目立つので左のようなカーブで補正してみた。

　作例は、このカーブを採用している。
